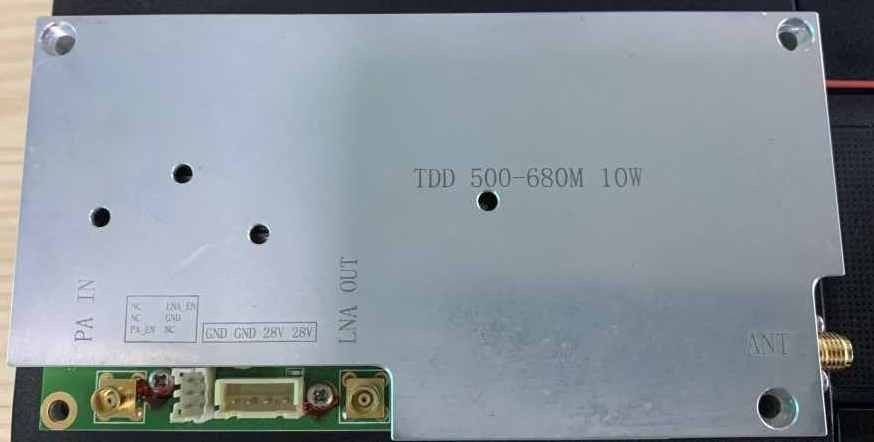

Amplificador de potência 37dBm 28V 50Ω do RF
Descrição do produto:
Amplificador de potência do RF - amplificador de potência do transmissor para as transmissões de rádio
Este amplificador de potência da radiofrequência (RFPA) é projetado amplificar um sinal de -10dBm a 0dBm, com a fonte 1500mA atual. É apropriado para a transmissão do sinal de COFDM e tem um desempenho excelente do ruído de DB 3,0. Sua eficiência adicionada poder (PAE) está entre 10% a 20%, permitindo a transmissão de energia altamente eficiente.
Características:
- Nome do produto: Amplificador de potência do RF
- Tipo do pacote: Montagem de superfície/através do furo
- Variação do atraso de grupo: 2us
- Figura de ruído: 3.0dB
- Tensão de fonte: 28V
- Amplificador de potência sem fio
- Amplificador de potência da radiofrequência
Parâmetros técnicos:
| Artigo |
Especificação |
| Escala de frequência |
570-598MHz |
| Potência de saída |
37dBm |
| Ganho de Tx |
45 ± 1 (DB) |
| Ganho de Rx |
10 ± 1 (DB) |
| Nivelamento do ganho |
2,0 pico (DB) a repicar sobre a faixa de Freq |
| Estabilidade do ganho |
± 1,5 (DB) sobre o Temp |
| In/Out VSWR |
Menos do que o 1.5:1 |
| Corrente da C.C. |
1,5 (a) |
| Tamanho (DxWxH) |
125x65x18 (milímetro) |
| In/Out Commector |
MCX/SMA |
| Tempo de atraso |
≤2 (nós) |
| Temp da operação. |
-20 ~ +65 (°C) |
| Mapa do I/O |
Soquete 1x4Pin 2.54mm da relação da fonte de alimentação
Pin 1,2: Terra
Pin 3,4:28V
Soquete 2x3Pin 2.0mm da relação de controle
Pin 1,3,6: NC
Pin 2: LNA_EN
Pin 4: Terra
Pin 5: PA_EN
|
| Tensão de fonte |
28V |
| Modo do trabalho |
Sinal de TDD OFDM |
Aplicações:
O amplificador de potência da radiofrequência de TDD570T598M 5W-28V é uma solução excelente para aumentar a força de sinal nos sistemas de transmissão de dados que se operam usando o modo do Duplexing da divisão de tempo (TDD). Este amplificador de potência pode ser usado em uma variedade de aplicações, tais como sistemas de comunicação sem fio, as relações de micro-ondas pontos a ponto, e mais. Por exemplo, em um sistema de comunicação sem fio, o amplificador de potência de TDD570T598M 5W-28V pode ser usado para impulsionar a força de sinal dos dados que estão sendo transmitidos entre dois dispositivos. Isto pode ajudar a melhorar a confiança e a escala do sistema de comunicação, especialmente nas áreas com cobertura fraca do sinal. Com seus saída de poder superior e tamanho compacto, o amplificador de potência de TDD570T598M 5W-28V é uma escolha ideal para muitas aplicações do RF.
Personalização:
Serviço personalizado do amplificador de potência do RF
Nós proporcionamos o serviço personalizado do amplificador de potência do RF de acordo com suas exigências. Nosso Number modelo é TDD570T598M 5W-28V. qual é feito em China. A quantidade de ordem mínima é 2. O preço é negociável. Este amplificador do rádio do poder superior funciona no modo do sinal de COFDM e tem uma corrente da fonte de 1.5A, e uma tensão de fonte de 28V. Nosso amplificador de potência do transmissor é ideal para aplicações do amplificador do rádio do poder superior com seu desempenho da saída de poder superior, o de baixo nível de ruído e o alto das linearidades.
Apoio e serviços:
Suporte laboral e serviços do amplificador de potência do RF
- Forneça a orientação técnica na instalação, no uso e na manutenção do amplificador de potência do RF.
- Proporcione a pesquisa de defeitos e os serviços de reparações.
- Forneça as peças e os componentes de substituição.
- Inquéritos do cliente da resposta e para fornecer a informações sobre o produto.
- Forneça o treinamento técnico para clientes.
- Proporcione o serviço da garantia.
