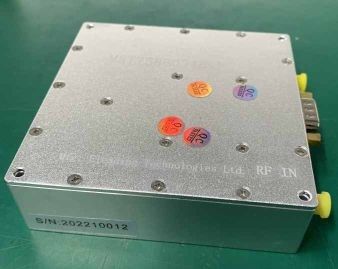

módulo 2110MHz 2170MHz UMTS CH 1 do amplificador de potência do RF das telecomunicações 32W, CH 10, LTE 1, LTE 10, LTE 65, ligação descendente de LTE 66,2100+
Descrição do produto:
O amplificador de potência do RF oferece o elevado desempenho nas aplicações sem fio do amplificador de potência e do amplificador de potência da radiofrequência. É projetado fornecer uma saída de poder superior e o poder excelente adicionou a eficiência (PAE) 20% 50%. Este amplificador de potência entrega um potência de saída seguro de 45dBm.
Características:
- Escala de frequência: 2110MHz a 2170MHz
- Ganho: 40dB
- Poder entrado: 5dBm
- Temperatura de funcionamento: -20°C a +60°C
Parâmetros técnicos:
| Artigo |
Especificação |
| Escala de frequência |
2110-2170MHz |
| Potência de saída |
45dBm |
| Ganho de Tx |
40 ± 1 (DB) |
| Nivelamento do ganho |
2,0 pico (DB) a repicar sobre a faixa de Freq |
| Estabilidade do ganho |
± 1,5 (DB) sobre o Temp |
| In/Out VSWR |
Menos do que o 1.5:1 |
| Corrente da C.C. |
3 (a) |
| Tamanho (DxWxH) |
100x100x30 (milímetro) |
| In/Out Commector |
Fêmea de SMA |
| Proteção |
Saída protegida contra VSWR alto |
| Temp da operação. |
-20 ~ +60 (°C) |
| Mapa do I/O (9Pin D-secundário M) |
1.N.C.
minuto 25dBm de Detecion do poder 2.Forward - 45dBm máximo, Vout=3.3- (45-Pout) *0.1
3.N.C.
minuto 25dBm de Detecion do poder 4.Reflect - 45dBm máximo Vout=3.3- (45-Reflected) *0.1
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Tensão de fonte |
28V |
| Modo do trabalho |
Sinal do CW |
Aplicações:
O amplificador de potência da radiofrequência de PA2110T2170M_45-28V é a escolha perfeita para uma variedade de aplicações que exigem a amplificação do poder do transmissor de rádio.
Personalização:
Serviço personalizado do amplificador de potência do RF
Nós proporcionamos o serviço personalizado do amplificador de potência do RF de acordo com suas exigências. Nosso Number modelo é PA2110T2170M_45-28V. qual é feito em China. A quantidade de ordem mínima é 2. O preço é negociável. Este amplificador do rádio do poder superior funciona no modo do sinal do CW e tem uma corrente da fonte de 3A, e uma tensão de fonte de 28V. Nosso amplificador de potência do transmissor é ideal para aplicações do amplificador do rádio do poder superior com seu desempenho da saída de poder superior, o de baixo nível de ruído e o alto das linearidades.
Apoio e serviços:
Suporte laboral & serviços do amplificador de potência do RF
Nós oferecemos o suporte laboral e os serviços para que nossos produtos do amplificador de potência do RF assegurem-se de que estejam funcionando corretamente e estejam fornecendo o desempenho melhor possível.
A instalação & instalação
Nós estamos disponíveis para fornecer o auxílio a instalação e a instalação de seu amplificador de potência do RF. Nossa equipe de coordenadores experientes pode guiá-lo com o processo e responder a todas as perguntas que você tiver.
Pesquisa de defeitos
Se você está experimentando quaisquer edições com seu amplificador de potência do RF, nossa equipe dos peritos pode ajudar a identificar a fonte do problema e a fornecê-lo as soluções para resolvê-lo rapidamente.
